1主题内容与适用范围
本标准规定了压敏胶粘带水渗透率试验方法的试验仪器、试样制备、试验步骤和结果计算。
本标准适用于不小于50 mm宽的压敏胶粘带水渗透率的测定。
2术语
水渗透率(WPR)—在规定时间内，胶粘带单位面积水渗透其自身的能力。
3原理
压敏胶粘带紧紧地粘贴在装有干燥剂的试验盘上构成试件。称量，然后在一定水压下浸泡规定时间以后再称量。以其质量上的增加量来计算水渗透率。
4仪器和设备

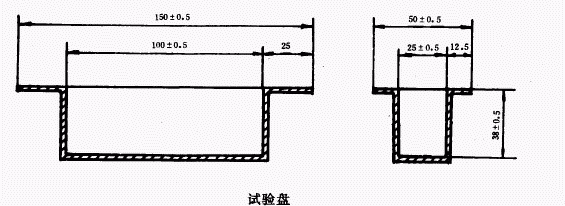

4.1试验盘由不吸潮的材料制成，其水蒸汽透过率(WVTR)为零。该盘具有平整，光滑，刚性的凸缘，尺寸如下图所示。

试验盘质量不应超过称重时所用天平容量的80%。
4.2干燥剂，能通过筛孔直径为2.80 mm筛网的无水氯化钙，可采用在200℃下加热2h的方法脱水活化。
4.3水容器，任何可装满足够深度的水的器皿，水的深度为能在试件上保持25 mm水柱高度。
4.4试验用水为蒸馏水或去离子水。
4.5天平，分度值为1mg。
5.4在选取试验用试样前，从样品带卷上至少展开和去除3层，但不多于6层外圈胶带。
5.5以5。。~750 mm/s的速率从自由转动的带卷上取下试样。如果由于带卷宽度或其他因素使得胶带卷不能以该速率分离时，应尽可能以接近于500 mm/s的速率取下试样。
6称t条件
称量时环境温度为23士2℃，相对湿度为45%一55%。
7试验步骇
7.1制备不少于3个试件。
7.2向试验盘中装入无水氛化钙到离开口约3 mm处，并确保氯化钙不与胶粘带接触。
7.3将试样粘合在凸缘上，胶粘剂面对准凸缘，不允许有气泡或皱折。用手指加压来达到这一点。如果样品材料大于试样尺寸，那么修整样品的材料至凸缘边缘尺寸·
如果胶粘剂缺胶或对凸缘的胶接强度不足以在暴露时保持密封以及只考察垂直于胶粘带背材表面的通道的水渗透性，那么可使用诸如铝箔压敏胶带之类的密封材料来确保在凸缘开口上只有25
mmx100 mm的面积被暴露，所有边缘均被密封住。
7.4按制备第一个试件同样的方法制备其余试件。
7.5将所有试件放入4g士l℃的烘箱内加热30 min。
7.6在称量条件(第6章)下冷却30 min后称量，精确至5 mg，这作为第8章等式中的W:。
7.7将试件浸入水中，在试件上保持23一25 mm的水，在23士2℃下放置48h，从水中取出试件，用不起毛的吸湿性布或纸去除试件上的可见的水
7.8将试件放入49士1℃的烘箱内30 min。
7.9在称量条件下(第6章)冷却30 min并称量，精确至5 mg，把这作为第8章等式中的W1。
8结果计算

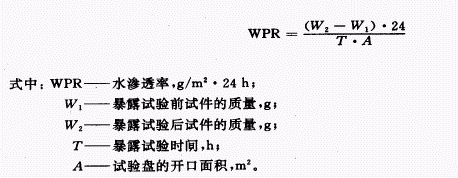

8.1按下式计算每个试样在胶粘带区域(g/m2)内的水渗透率(wPR)，精确至0.059/m2·24h。

9试验报告
试验报告应包括下列内容:
a.制造者名称和胶粘带的名称与牌号;
b.生产日期和姊
c.边缘是否密封
d.试验结果的各个单值和算术平均值，
e.其他需要报告的内容。
附加说明:
本标准由中华人民共和国化学工业部提出.
本标准由全国胶粘剂标准化技术委员会归口。
本标准由上海橡胶制品研究所负责起草.
本标准主要起草人张文刚、孙国安、刘钱玲。
