李 丽 1 黄 强 2 张艳红 2 师奇松 2
1.哈尔滨工业大学 环境科学与工程系 黑龙江 哈尔滨 150001 2.黑龙江大学 化学化工学院 黑龙江 哈尔滨 150080


Ｏ　　引　　言　
　　聚硫橡胶密封胶由于其耐油性优异， 耐热性好 ，而广泛应用于航空， 航天领域， 如飞机整体油箱的密封，同时也大量用于建筑行业 ，汽车工业等领域 研制的这种聚硫密封胶 既可室温硫化又70-800C 硫化，具有较高的剥离强度， 可满足特殊外型和工作环境的要求。
１　　实验部分　
１．１　　仪器与原材料　
　　 Instron 4452 型拉力机
　　JL-121 聚硫橡胶 锦西化工研究院 　　　　　　　　JL-124 聚硫橡胶 锦西化工研究院
　　 JL-155 聚硫橡胶 锦西化工研究院 601 环氧树脂 岳阳树脂厂
二氧化锰硫化剂 自制
１．２　　测试方法　
　　 剪切强度 GB7124-86 剥离强度 GB7122-86
　　 断裂程度 断裂伸长率 GB-528-82
１．３　　试片制备　　
　　 剪切 剥离试片为 LY12CZ 铝合金 磷酸阳极化处理
　　 断裂强度 断裂伸长率按 GB-528-82 中 4#尺寸
２　　结果与讨论　
２．１　　硫密封胶基本配方及性能　
2.1.1 基本配方
　　 JL-124 聚硫橡胶 77 份
　　 槽法碳黑 23 份
　　 601 环氧树脂 5 份
　　 硫化剂 6 份

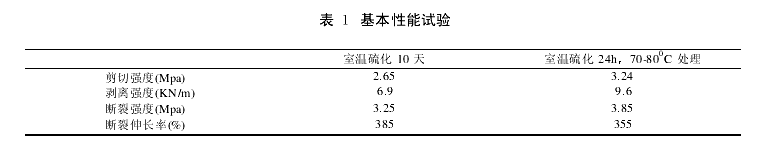

2.1.2 基本性能

　　

２．２　　　不同聚硫橡胶对密封胶性能的影响　

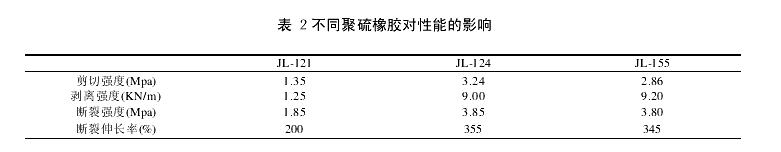

　　 按 2.1 配方 以 JL-121 JL-155 代替 JL-124 室温硫化 24h 后 70-800C 处理 24h 测其性能见表 2

　　

　　 由表 1 可见 JL-121 代替 JL-124 后的密封胶性能大为下降 JL-155 与 JL-124 性能基本相当 但JL-155 粘度大 分子量高 因此选用 JL-124 为主体密封材料
２．３　　　槽黑对密封胶性能的影响　
　　以 2.1 中配方 一份加槽黑 一份不加 室温硫化 24h 后 70-800C 处理 24h 测其性能 见表 3



　　 由表 2 可见 加槽黑的配方性能除断裂伸长率有所下降外 其他均大大提高
２．４ 不同硫化条件下密封胶的性能　
　　 分别以室温 10 天 室温 24h 70-800C 处理 24h 1000C 硫化 8h 等三种条件硫化密封胶 测其性能结果见表 4

　　

　　 由表 4 可见 1000C 硫化 8h 条件下 剪切 剥离 断裂强度均有提高 而断裂伸长率下降 这是硫化不完全造成的
２．５　　　热老化性能的考核　

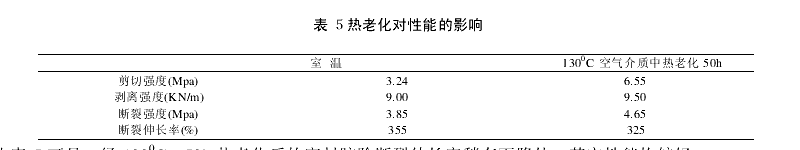

　　 按 2.1 配方 配置密封胶 室温硫化 24h 后 70-800C 处理 24h 再于 1300C 空气介质中热老化 50h测其性能 结果见表 5

　　

　　由表 5 可见 经 1300C 50h 热老化后的密封胶除断裂伸长率稍有下降外 其它性能均较好
３　　结　　论　
　　 研制的聚硫密封胶 具有较高剥离强度和良好的耐热老化性能 各项性能指标达到了飞机结构及油箱密封的技术要求 并可用于民用中空玻璃的制造
