叶先运(湖北汽车工业学院基础课部,湖北十堰　442002)

1　前言
　　聚苯乙烯泡沫塑料因质轻、无毒、容易成型而广泛用作仪器仪表、工艺品、家用电器的防震包装材料及方便食品容器;建筑行业中用作装饰、装璜和保温材料;在机械行业中还用于制造气化模进行实型铸造。但在用于上述用途时,常常都是一次性使用,或是在加工成型过程中会产生大量的边角废料,这样不仅会造成严重的环境污染,而且造成很大的浪费,因而,合理有效地利用废弃泡沫塑料是一项重要的研究课题。
　　目前,有关聚苯乙烯泡沫塑料回收利用的研究报道中,有的采用熔融挤出法再生聚苯乙烯泡沫原材料,但能耗大,且回收的泡沫塑料不便就地做脱泡减容处理,致使运输成本高;有的采用热裂解工艺制得苯乙烯单体、油和沥清,但工艺复杂,设备投资大而不便推广应用[1];有的直接破碎成粒,加入新粒子再利用,但此法利用效率低,且在粉碎过程中产生大量飞沫,不利工人身体健康;还有用溶剂改性制备胶粘剂[2～3],但多数采用有毒溶剂(如甲苯、卤代烃等)或因溶剂价格高(如酯类物质)而未能投入实用。本项研究旨在利用无毒或低毒、廉价的溶剂使泡沫塑料消泡减容,再经简单工艺制成附加值高的胶粘剂产品,从而达到配方简单,工艺稳定可靠,产品无毒,不产生二次污染,便于推广应用的目的。
2　实验研究
2.1　原材料
　　废聚苯乙烯泡沫塑料,有机溶剂,工业用油,氧化锌(填料),邻苯二甲酸二丁酯。其中有机溶剂的选择除了要求无毒或低毒、原料易得、价格低等因素外,还应充分考虑到聚苯乙烯的组成及结构。因为聚苯乙烯属非极性高分子化合物,因此,所选有机溶剂也应非极性的,只有这样才能充分浸润聚苯乙烯泡塑料,进而达到消泡减容的目的,并为下一步溶解提供可能。
2.2 工艺过程(见图1)

　　


　　实验时将废聚苯乙烯泡沫塑料稍作净化处理,用所选有机溶剂进行消泡减容后回收,将回收所得集中后,用工业用油调制成基础胶,此时所得胶料韧性差、强度低、固化过程中收缩大,因此,最后还要加入邻苯二甲酸二丁酯以改善其韧性,同时也可调整固化时间以满足施工的需要;另外还加入氧化锌(粒径≤200目)作为填料以减少在固化过程中的收缩。
2.3　配方及各组分的作用
2.3.1　基础胶配方(表1)

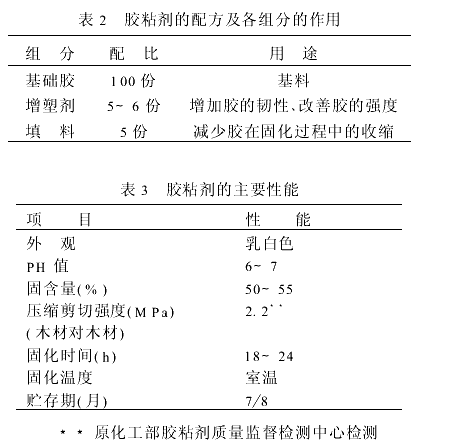

2.3.2　胶粘配方(表2)

　　


　　
2.4 胶粘剂的性能采用上述工艺及配方生产的胶粘剂的有关性能如表3所示:
3　结论
　　1)用低毒、廉价的有机溶剂和工业用油结合一定的工艺将废聚苯乙烯泡沫塑料回收制成胶粘剂,工艺稳定、简便、所得胶粘剂的木材对木材的压缩剪切强度2.2MPa,适合粘接木地板、瓷砖、纸张等。
　　2)研究方法经湖北省科学技术情报研究所情报检索中心进行检索,结论为:“经查找,未见国内有与委托课题回收聚苯乙烯泡沫塑料工艺相同的文献报道。”
　　3)回收利用废弃泡沫塑料,不仅能消除由其所引起的环境污染,且由于是收旧利废,成本低、工艺简单、稳定可靠、无二次污染,因而具有较好的经济效益和社会效益,值得推广应用。
