单面瓦楞机和瓦楞纸板生产线仍在目前使用的二步法制作成品淀粉粘合剂的基础上，适当改进原料配方、用料比例和制作工艺。其具体原辅料使用、配比和制作方法如下。

    使用原料及配方：

    一、 淀粉（小麦淀粉、土豆淀粉或薯类淀粉）：
在生产使用生产线淀粉粘合剂时，使用不同的淀粉，其粘合剂的透明度、粘合强度、粘度、糊化温度等均不相同。只要掌握好各类淀粉性质及制作粘合剂中其它化工原料的作用，进一部合理调整配方，都能做成理想的粘合剂。同等条件下，为了提高车速，可选用糊化温度低的小麦淀粉、木薯淀粉；为提高粘合强度，可选用粘合力强的木薯淀粉、马铃薯淀粉。不同的淀粉理化指标及相关数据参考前章《单台机组使用的粘合剂（熟胶）原辅料配比及制作工艺》中的淀粉原料
淀粉的用量根据粘合对象的具体要求可适当改变，如：

①单面瓦楞纸板生产，对粘合剂要求较低，淀粉用量为：150-170kg/吨胶。

②三层瓦楞纸板生产中单面瓦楞纸板与面纸复合，粘合剂要求稍高，淀粉用量为：170-200kg/吨胶。

③五层、七层瓦楞纸板生产中瓦楞纸板与面纸复合。对粘合剂要求比较高，淀粉用量为：200-300kg/吨胶。

    二、 自动线专用干燥剂（简称生干燥剂）：

自动线专用干燥剂在粘合剂生产过程中，只要用量适宜，不仅加快粘合剂的结膜速度，缩短了纸箱干燥时间，而且提高纸板干燥速度、硬度、粘合强度约20%，厚度提高0.1—1mm等；每吨胶用5kg，可降低淀粉用量约20%或降低瓦楞纸板用纸克重10-20克/m²，各性能指标均优于国家出口标准。自动线专用干燥剂用量在粘合剂中每吨胶用量低于3kg起不到应有作用，每吨胶用量高于10kg，易产生纸板发脆现象。所以要严格控制投放比例。正常用量标准为5-8kg/吨胶。

本产品由河南中包科技有限公司生产，传真/电话：（0371）65924572 65900468 ,技术咨询:013903860570。

    三、糊化剂：

工业烧碱（NaOH，本技术要求96%以上的含量），烧碱用量以加入淀粉液中，载体主体混合搅拌均匀后，黏合剂的粘度而调整。同等条件下，烧碱用量大，粘度高，贮存时黏合剂不产生沉淀分层现象；烧碱用量小，粘度低。烧碱的用量应从实际观察，根据粘度要求进行调整。

     四、交联剂：

     粘合剂加入硼砂或硼酸，它可以使短链的淀粉以其羟基或羟基与硼原子形成络合物，通过这些不规则的交联，形成网状结构，具有交联增粘作用，有利于提高初粘力和加快干燥速度，还起到防腐、防渗作用。硼砂用量根据瓦楞纸板生产中使用的瓦楞纸及面纸而调整，纸质质量差，适当提高硼砂用量；纸质好，特别是进口施胶纸，可不用或适当降低硼砂用量。

    五、耐水增强剂

    耐水增强剂是用于铜版纸、白纸板、双胶纸、箱纸板等耐水纸制品生产的一种添加剂，在造纸浆料或纸箱淀粉粘合剂中添加，提高纸张及纸箱干湿强度、耐水性、防止纸张掉毛掉粉等；每吨胶浆用5-10kg，纸板在常温水中12—72小时不开胶、瓦楞不变形；直接将耐水增强剂加入浆料或淀粉生胶中，搅拌20分钟即可使用，在优于原性能指标情况下，可降低淀粉用量及瓦楞纸板用纸克重。（由于本产品使用方法简便不用改变原有生产工艺及配方，故在此不列详细配方。本产品由河南中包科技有限公司生产，传真/电话：（0371）65924572 65900468 ,技术咨询:013903860570。）

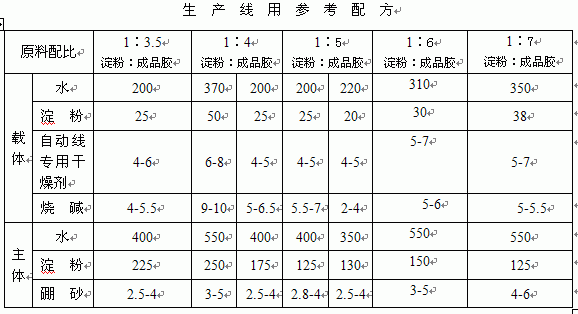

配方及生产工艺:（单位:kg）


    工艺流程一:
    载体（水+淀粉+自动线生胶专用干燥剂+烧碱）+主体（水+淀粉+硼砂）
1、将上釜原料按顺序加入上搅拌釜，反应20一30分钟。
2、将下釜原料按顺序加入下搅拌釜，搅拌10一20分钟。
3、将上釜胶体慢慢加入下釜中，搅拌20一40分钟即可。
    工艺流程二:
    根据一些企业的特殊情况，在没有主体、载体生产设备的情况下，可用一个搅拌器生产。根据上述表中配方，按顺序先在反应釜中加工载体、然后将主体中的水分两部分；先取出与淀粉同等重量的水和淀粉、硼砂混合均匀备用，余下的水加入反应釜中搅拌均匀后，将备用混合体加入反应釜中，搅拌三十分钟即可。

    注意事项:

1、加入自动线生胶专用干燥剂后，粘度会适当降低，在制作过程中，注意调节烧碱用量，靠烧碱来控制粘度，胶过稀增加烧碱用量，过稠，降低烧碱用量。

2、单面机及三层线使用时粘度控制在:20-50秒左右。

3、五层及七层线生胶上机使用时粘度控制在:50—100秒，特殊情况，根据要求调节粘合剂粘度。

4、在三层、五层自动线生产的瓦楞纸板如出现脱胶现象及纸板两边有1-2cm粘接不牢，请检查①施胶量是否过少；②粘合剂粘度是否过低；③复合辊两边温度过高。

6、各生产企业也可按原生产线生胶工艺加入自动线生胶专用干燥剂，在原生胶制作过程中，将生胶专用干燥剂在加烧碱前直接加入载体中，搅拌10-20分钟，然后再按原工艺制作即可。生胶专用干燥剂为酸性，在制胶时，原生胶工艺配方中，烧碱的用量要适当提高，每吨生淀粉胶多用烧碱0.5kg左右。
瓦楞纸板的粘合与生产速度、温度的关系

　    　 瓦楞纸板的粘合强度是对瓦楞纸板进行物理性能检验的一个重要指标。瓦楞纸板的粘合过程包含着复杂的物理变化和化学变化，除主要取决于粘合剂的质量外，还取决于各种各样条件的变化。粘合剂的理化指标包括粘度、PH值、糊化温度、固体含量等指标。这些指标的变化直接影响瓦楞纸板的粘合强度 。虽然影响粘合强度还有其它方方面面的因素，但粘合剂本身的质量好坏是其主导因素。因此，在制作粘合剂时，应该做到以下几方面：

　　1.使用的原辅材料质量要有保证

　　2.投料时各种原辅材料计量要准确

　　3.尽可能使用好的水质

　　4.保证制作环境和场地的合适的温度

　　5.保证适当的粘度

　　6.保证适当的浓度

　　7.成品粘合剂没有沉淀物

　　8.成品粘合剂在存放和使用中粘度变化不大

　　9.保证生产过程中有良好的初粘性、渗透性

　　    按照以上原则，在制作粘合剂时，严格按操作规程和工艺要求生产，同时考虑到各种因素的影响，以保证瓦楞纸板的粘合效果。

　　    良好的粘合应是涂在波形瓦楞纸和面纸之间的粘合剂经过高温烘烤迅速糊化后，纸和粘合剂牢固结合，经专用设备和附件将其剥离时，撕裂的应是纸的纤维，而不应是粘合剂脱开。

单面瓦楞机使用的粘合剂，在配制过程中，主要控制粘合剂的固体含量、糊化温度和粘度。

     固体含量是指淀粉、烧碱、生胶专用干燥剂、硼砂在粘合剂中的含量，主要是指淀粉的用量，淀粉的含量多，固体含量就高。在使用过程中调整好涂胶辊的间隙，就可以提高车速，增加产量，同时便于烘干。配制粘合剂的固体含量约占粘合剂总量的20%左右为宜。
     糊化温度是指粘合剂在生与熟的临界温度，当粘合剂的糊化温度低时，在生产工艺中所消耗的热量就少，因而可以提高车速。
    　　粘度是指在生产使用过程中粘合剂的流动能力。我们要求粘合剂低粘度，实际就是为了在使用中有良好的流动性。可以提高初粘力。配制熟浆是控制粘合剂粘度的关键。一要严格控制搅拌时间，当搅拌时间不够时，粘合剂的粘度不稳定；二要掌握好烧碱及其它原料的配比。只有恰到好处的掌握粘合剂的固体含量、糊化温度和粘度的相对关系，才能制作出质量好的粘合剂，从而保证在生产工艺中良好的粘合。
    在生产过程中，淀粉胶的粘度与温度、烧碱用量成正比。在使用过程中，淀粉胶的粘度与温度、搅拌速度成反比。为避免在使用过程中胶的粘度降低过快，尽量减少胶体循环及温度的提高（如可将循环系统的齿轮泵改为气泵，将大循环改为单循环）。

1、单面机及三层线生产使用黏合剂粘度控制在:20--50秒，

2、五层及七层线生产使用黏合剂粘度控制在:50—90秒，特殊情况，根据要求调节粘合剂粘度。

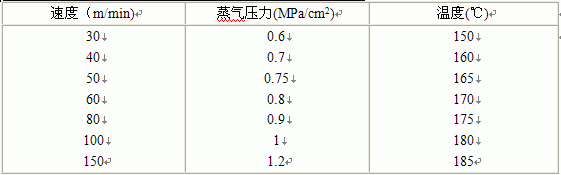

        瓦楞纸板生产线的速度和蒸气压力及温度的关系（见表）


    单面瓦楞机车速过快,要考虑波形瓦楞楞峰上的着胶量,这时的粘合剂固体含量要求高,否则影响粘合效果。

　　    单面瓦楞机车速过慢，会增大波形瓦楞楞峰的着胶量，同时，由于车速慢，过高的温度会使粘合剂过早固化而失去良好的粘合效果，甚至用手一拍即会胶开。

　    　双面机车速过快会造成波形瓦楞楞峰着胶量减少，同时由于过快的车速，使热消耗增大，温度降低，粘合剂糊化不好，造成粘结不良。

　　    双面机车速过低会使波形瓦楞纸楞峰涂胶量增多，温度聚集而过量烘烤瓦楞纸板，使粘合剂结构被破坏，造成瓦楞纸板焦脆。

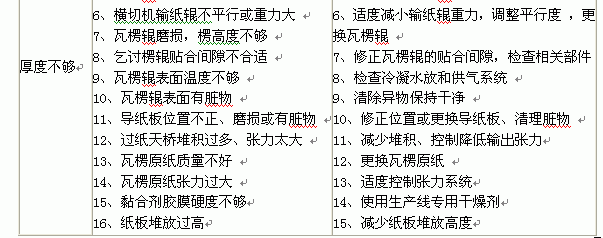

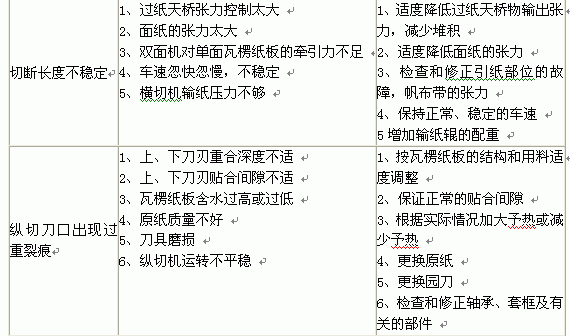

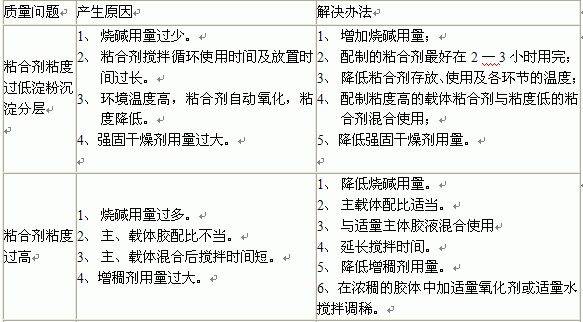

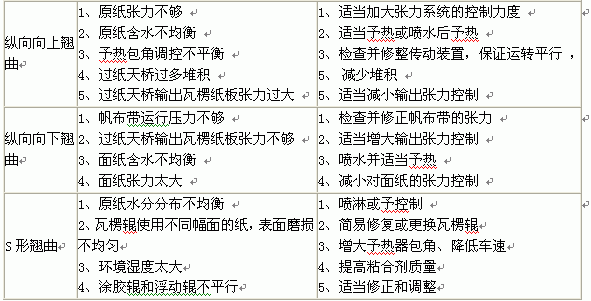

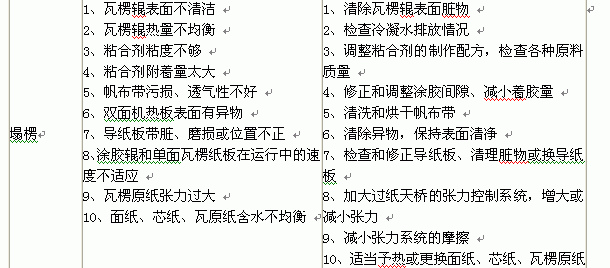

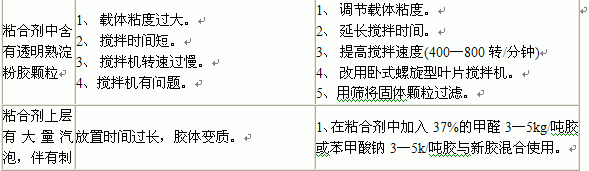

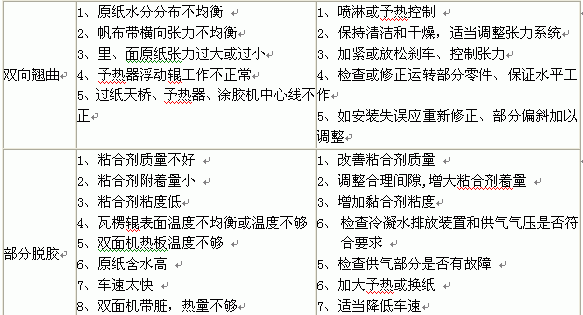

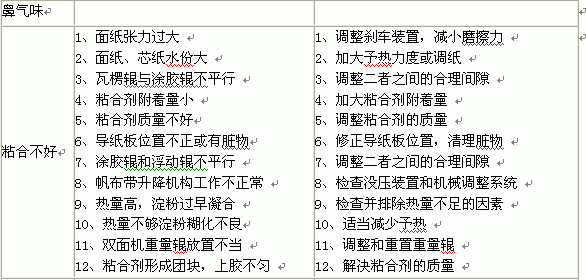

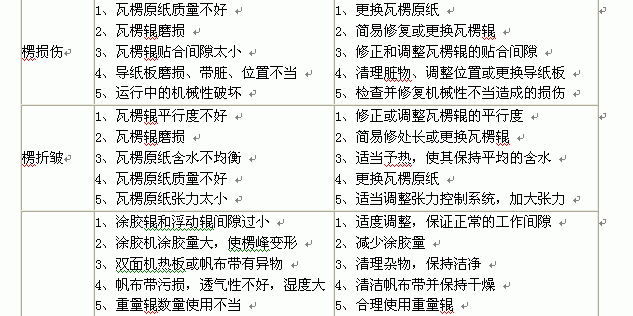

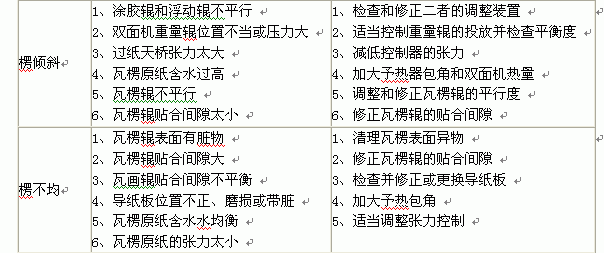

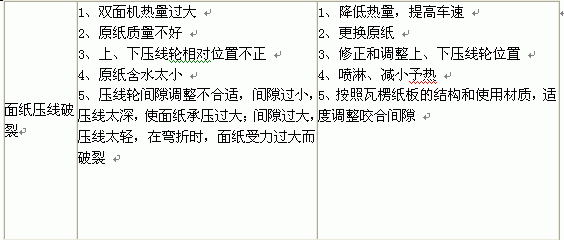

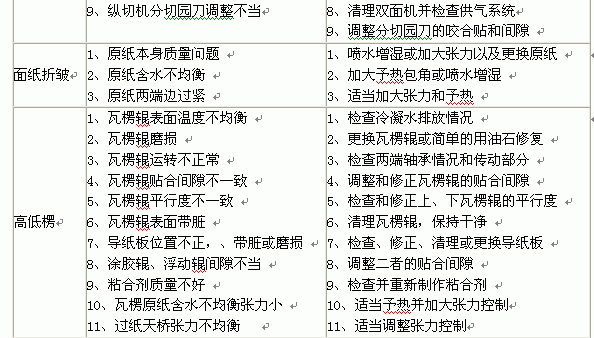

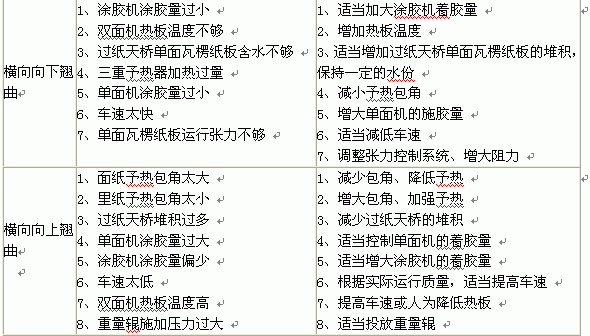

    粘合剂（生胶）与瓦楞纸板常见质量问题和产生原因及解决办法
