丙烯酸酯建筑密封膏是以弹性丙烯酸酯乳液为基料，加入少量表面活性剂、增塑剂、改性剂以及填充料、颜料等配制而成。
    一、丙烯酸酯建筑密封膏的外观质量及物理性能要求

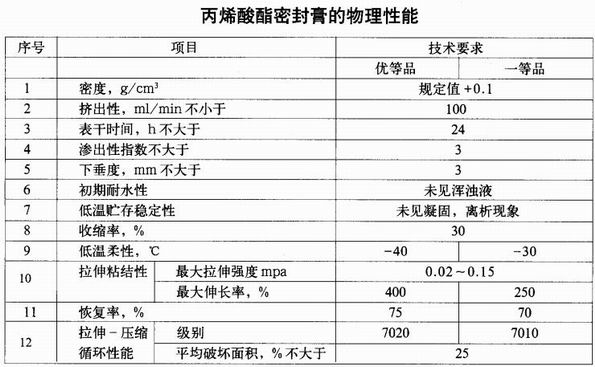

   丙烯酸酯建筑密封膏的外观应为无结块、无离析的均匀的细腻的膏状体。该密封膏的颜色可根据需方的要求配色。其物理性能应符合JC484—92中一等品和优等品的要求，见下表。

    二、丙烯酸酯建筑密封膏的主要特点与适用范围
    1．综合物理性能好，属水乳型，固化过程中没有有机溶剂挥发，符合环保要求，使用安全可靠。
    2．能在潮湿的基层上施工，操作方便，施工用具易清洗。
    3．适用于各种小型混凝土板缝、石膏板缝以及门窗框接缝和家用装修工程缝隙的密封。
   三、施工准备
   1．材料准备
   1)选用时必须附有产品说明书的正规厂家、质量检测报告符合材质标准。施工单位对进入施工现场的丙烯酸酯建筑密封膏应检验柔性和粘结性，复检按规范规定的标准取样，每lt为一批，不足1t者按1t进行抽样。只有抽样的性能指标符合行标JC484—92规定的优等或一等品方可用于密封防水工程。
   2)产品的贮运、保管应避开火源、热源，避免日晒、雨淋，防止碰撞，保持包装完好无损。
   3)产品应贮放在通风、阴凉的室内，环境温度不应高于50℃
    2．技术准备

    1)为确保密封部位不渗水，施工应由专业队伍的操作人员经培训合格后持证上岗操作。
    2)接缝宽度应严格按设计要求留设，接缝两侧的混凝土、砂浆或石膏板必须具有足够的强度，接缝两侧的表面必须坚实、平整。接缝深度可取接缝宽度的0．5—0．7倍。
    3．接缝部位的基层应涂刷基层处理剂，基层处理剂应与丙烯酸酯建筑密封膏相容，可采用与该密膏配套专用的基层处理剂，也可采用该密封膏与水按l：卜1：2的比例进行稀释并搅拌均匀的溶液作基层处理剂。
   四、施工工艺
   1．工艺流程
   清扫基层一填放背衬材料一粘贴胶带纸一涂刷基层处理剂一分层嵌填丙烯酸酯建筑密封膏后抹平压光一除去胶带纸并清扫干净一养护一检查一保护层或饰面层施工。
   2．操作工序
   1）．接缝部位的基层应牢固、表面平整、密实、干净，不得有蜂窝、起鼓和起砂现象。基层表面的污物或铁锈等应用钢丝刷刷干净。
   2）．背衬材料选用泡沫聚乙烯棒材最合适，其直径应比接缝宽度大3—5mm，以便调整密封膏在接缝中的厚度。
   3）．涂刷基层处理剂之前，为使涂料不致弄脏外部，应使用胶带纸遮蔽，贴在接缝两侧的板面或墙面上，以防污染。
   4）．基层处理剂可用毛刷涂刷基层所需的密封部位，其作用有以下几点：(1)可提高接缝基层与密封膏的粘结性；(2)提高粘接体表面的强度；(3)当粘接体是多孔物质时，可防止内部水分及碱性成分的渗出；(4)可防止粘接体与密封膏中增塑剂的迁移。
   5）．采用冷嵌法施工时，先用刮刀将少量密封膏批刮在已涂刷基层处理剂的缝槽两侧，分次将密封膏嵌填在缝内，用力压嵌密实，并与缝壁粘结牢固。嵌填时，密封膏与缝壁不得留有空隙，并防止裹入空气。密封膏的接头应采用斜槎。嵌填后，应在表干前用腻子刀进行修整压平。施工环境气温宜为5～35℃。
   6）．压平整修完毕后，应立即揭除胶带纸，如果在接缝周围沾有密封膏或留有胶带纸的痕迹，应选用相应的溶剂擦净，在清洗过程中应防止溶剂损坏接缝中的密封膏。
   7）．嵌缝完毕的密封膏应养护2～3天，在养护期内不得碰损或污染密封膏，容易碰损或污染的接缝部位，应采取保护措施。
   8）．养护层的接缝部位应进行观察检查，接缝内的密封材料必须密实，连续、饱满、粘结牢固、无气泡、开裂、脱落等缺陷，表面应平滑，缝边应顺直，无凹凸不平现象。
   9）．固化后的密封膏，为了避免直接暴露于大气或受人为踩踏穿刺等破坏，以延长密封膏的使用寿命，宜在密封膏的表面作保护层或饰面层，保护层应按设计要求施工，设计无要求时可使用密封膏的稀释溶液作为涂料，并铺贴一层胎体增强层，其宽度为200～300mm做一布二涂或三涂的涂膜保护层。如在密封膏上直接做饰面层时，应选用对密封膏没有化学侵蚀和耐老化性能优良的材料，同时要求饰面材料要有一定柔性，使其与密封膏的胀缩相适应。
