家国内贸易局 发布

前 言

　　菱镁复合材料农用大棚架是用改性菱镁水泥 ( 氯氧镁水泥 ) 作胶结料 , 用专门加工的竹筋或其他非金属性纤维材料作增强材料而制成的。主要用于农业上低气温下的农作物种植，也可用于渔业及家禽业养殖。

　　菱镁复合材料农用大棚架的构件具有轻质高强、韧性好，不易脆裂、不吸潮返卤等特点，与钢材或竹杆和水泥混合搭建的大棚相比有许多突出的优点，因此发展很快，现在已遍及全国各地。我国目前尚无统一的质量检测标准，国外也没有同类产品标准可供参考。因此尽快制订统一的质量标准十分必要。

　　制订《菱镁复合材料农用大棚架》行业标准在我国尚属首次。

　　本标准根据国家国内贸易局“内贸局发行字 [1999] 第 101 号文件”下达的计划制订的。

　　本标准作为强制性行业标准实施。

　　本标准于 2000 年 XX 月 XX 日实施。

　　本标准由中国菱镁行业协会提出。

　　本标准由中国菱镁行业协会技术委员会归口。

　　本标准起草单位：中国菱镁行业协会山东科研基地，

　　山东武城华能玻璃钢制品有限公司。

　　本标准主要起草人：朱玉杰、邱发成、吴立庆、张秀茹。

　　本标准由中国菱镁行业协会负责解释。

中华人民共和国行业标准

菱镁复合材料农用大棚架

Agricultural big canopy frame of magnesium oxychloride cement composite

WB XXXX-2000

1 范围

　　本标准规定了菱镁复合材料农用大棚架的分类、要求、试验方法、检验规则、标志和运输、贮存。

　　本标准适用于以改性菱镁水泥 ( 氯氧镁水泥 ) 为胶结料，以细竹筋或其他非金属材料为增强材料而制成的菱镁复合材料农用大棚架。

　　本标准使用于棚架间距不超过 3 米 ，跨度不超 8 米 的菱镁复合材料农用大棚架。

2 引用标准

　　下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

　　GB/T17671-1999 水泥胶砂强度检验方法（ ISO 法）

　　GB13041-1991 包装容器菱镁砼箱

　　JC79-1992 天然大理石建筑板材

　　JC646-1996 玻璃纤维氯氧镁水泥通风管道

3 分类

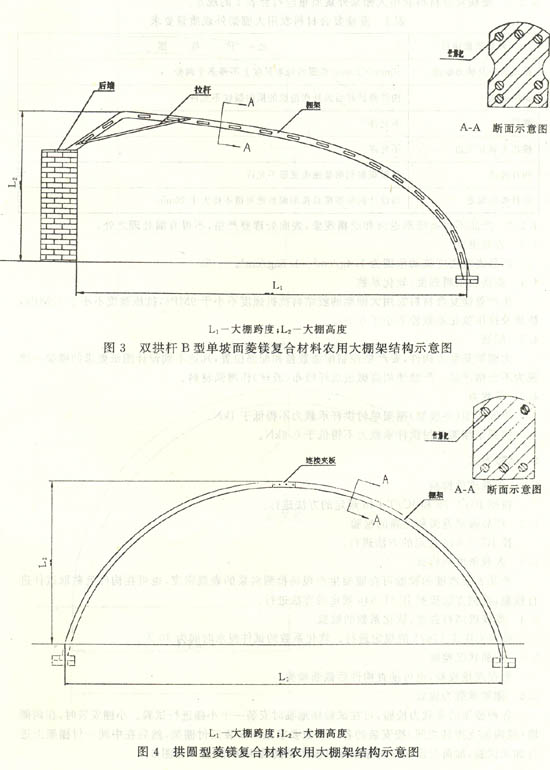

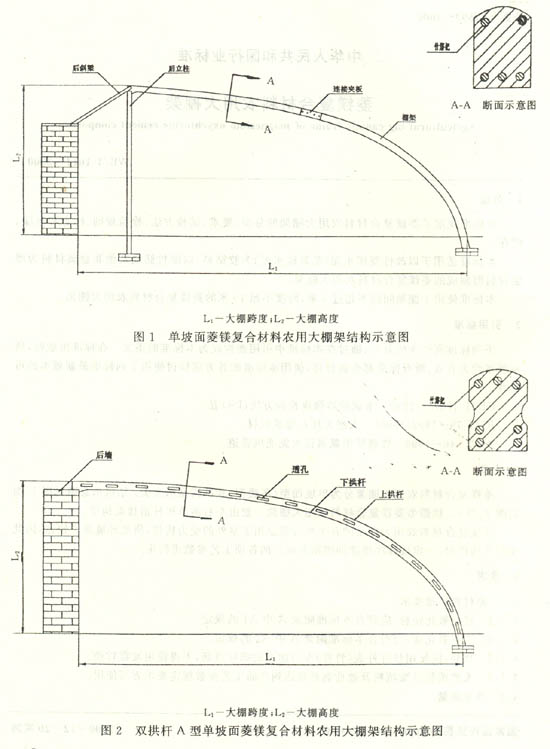

　　菱镁复合材料农用大棚架分为单坡面型 ( 冬暖型 ) 和拱圆型两大类。结构示意图见图 1 、图 2 、图 3 、图 4 。拱圆型菱镁复合材料农用大棚架一般由左右两节拱杆搭接而构成。

　　菱镁复合材料农用大棚架的各个构件都是用于室外的受力构件，所处环境条件较差，因此在制作构件时，一定按程序批准的图纸和规定的各项工艺参数进行生产。

4 要求

4 ． 1 原材料质量要求

4 ． 1 ． 1 轻烧镁粉：应符合附录 A 菱镁复合材料农用大棚架原材料质量标准中 A1 的规定。

4 ． 1 ． 2 卤片（粉）：应符合附录 A 菱镁农用大棚架原材料质量标准中 A2 的规定。

4 ． 1 ． 3 竹筋：应使用竹杆外表（竹青）专门加工的细软竹筋，不得使用发霉竹筋。

4 ． 1 ． 4 天然植物纤维填料及改性剂必须达到产品工艺参数规定要求方可使用。

4 ． 2 外观质量

4 ． 2 ． 1 菱镁复合材料农用大棚架外观质量应符合表 1 的规定。

表 1 菱镁复合材料农用大棚架外观质量要求 mm

4 ． 2 ． 2 产品不得有吸潮返卤和泛霜现象，表面处理要严格，不得有漏处理之处。

4 ． 3 表观密度

　　产品表观密度波动范围 1.4 -1.65g /cm З 。

4 ． 4 菱镁胶结料强度、软化系数

　　生产菱镁复合材料农用大棚架的胶结料抗折强度不小于 9Mpa ，抗压强度不小于 30Mpa ，抗折及抗压软化系数皆不小于 0.80 。

4 ． 5 配筋

　　大棚架是受力构件，要严格控制配筋数量和配筋位置，凡达不到设计图纸要求的棚架一律视为不合格产品。严禁使用高碱玻璃纤维布（或丝）作增强材料。

4 ． 6 承载力

　　单坡面型（冬暧型）棚架单付拱杆承载力不得低于 1KN 。

　　拱圆型棚架单付拱杆承载力不得低于 0.8KN 。

5 试验方法

5 ． 1 外观质量检验

　　参照 JC79 和 JC646 规定的方法进行。

5 ． 2 产品吸潮返卤和泛霜的检验。

　　按 JC646 规定的方法进行。

5 ． 3 表观密度的检验

　　产品表观密度的检验可在棚架生产现场检测料浆的表观密度，也可在构件上截取试件进行检测，检测方法参照 JC646 规定的方法进行。

5 ． 4 菱镁胶结料强度、软化系数的检验

　　参照 GB/T17671 的规定进行。软化系数的试件浸水时间为 30 天。

5 ． 5 配筋状况检验

　　可在现场检验，也可抽查构件后截断检验。

5 ． 6 棚架承载力检验

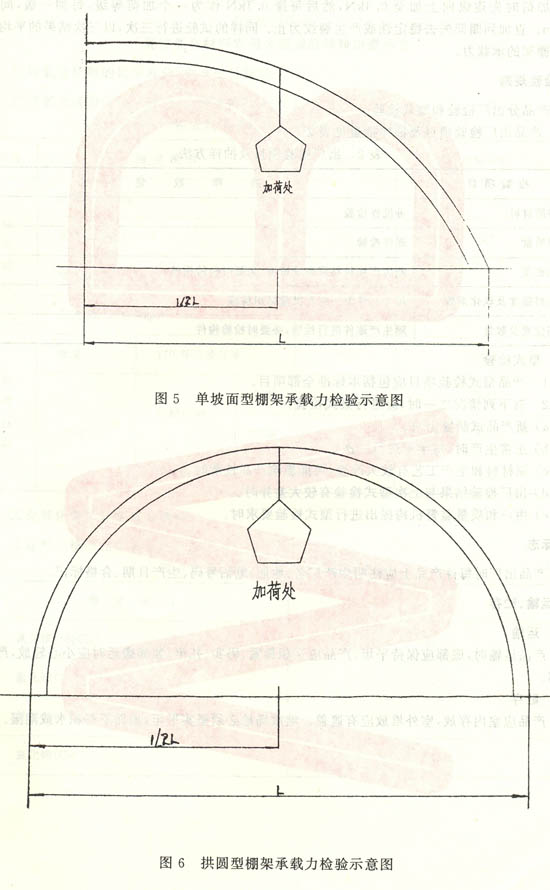

　　各种棚架的承载力检验，可在试验场地临时安装一个小棚进行试验。小棚安装时，在两侧墙（或两侧支撑柱之间）按安装的各项参数要求最少安装 3 付棚架，然后在中间一付棚架上进行加荷试验，加荷点设在整付棚架垂直投影距离的中间，见图 5 和图 6 。

　　加荷时先逐级向上加至 0.4KN ，然后每逢 0.1KN 作为一个加荷等级 , 每加一级 , 间隔 10 分钟。直加到棚架失去稳定性或产生裂纹为止。同样的试验进行三次，以三次结果的平均值作为棚架的承载力。

6 检验规则

　　产品分出厂检验和型式检验

6 ． 1 产品出厂检验项目及抽样批量见表 2

表 2 出厂检验项目及抽样方法

6 ． 2 型式检验

6 ． 2 ． 1 产品型式检验项目应包括本标准全部项目。

6 ． 2 ． 2 有下列情况之一时，应进行型式检验

　　a) 新产品试制鉴定时。

　　b) 正常生产时，每半年进行一次。

　　c) 原材料和生产工艺有较大改变，可能影响产品性能时。

　　d) 出厂检验结果与上次型式检验有较大差异时。

　　e) 用户和质量监督机构提出进行型式检验要求时。

7 标志

　　产品出厂时每件产品上应注明生产厂名、地址、电话号码、生产日期、合格标记。

•  运输、贮存

8 ． 1 运输

　　产品运输时，底部应保持平坦，产品应互相靠紧、码实、扎牢。装卸搬运时应小心轻放，严禁抛掷。

•  2 贮存

　　产品应室内存放，室外堆放应有遮盖。堆放场地必须坚实平坦，地面不得积水或潮湿。

附录 A( 标准的附录 )

附录 A

菱镁复合材料农用大棚架原材料质量标准

A1 轻烧镁粉的化学成分、物理性能指标如表 A1 。

A2 卤片（粉）的化学成分指标如表 A2 。

A2
